Características

● Estrutura simples, fácil de instalar.

● Várias formas de superfícies de vedação, incluindo face elevada (RF), face côncava (FM), face convexa (m), língua e ranhura (t), ranhura (g) e totalmente plana (FF).

● Ampla gama de diâmetros, adequada para tubos do DN10 ao DN600.

● Classificação de pressão média para sistemas de tubos de PN2.5 a PN40 ou classe 150 a 1500.

● As conexões de solda de soquete fornecem propriedades de alta resistência e vedação.

● Eles são adequados para sistemas de tubulação sujeitos a flutuações de alta pressão e temperatura.

● Normalmente, as formas de superfície de vedação incluem uma superfície elevada (RF), uma superfície covada (MFM), uma língua/ranhura (TG) e uma junta de anel (RJ).

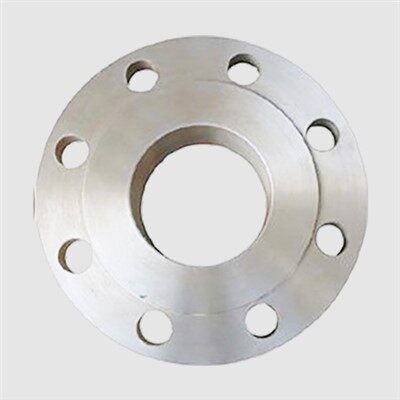

Detalhes do deslizamento no flange

A força calculada de um deslizamento no flange sob pressão interna é da ordem de dois terços da soldagem do pescoço, e sua vida sob fadiga é cerca de um terço da deste último.

A conexão com o tubo é feita com 2 soldas de filete, bem como também no interior do flange. A medida x na imagem é aproximadamente:

Espessura da parede do tubo + 3 mm.

Esse espaço é necessário, para não danificar a face do flange, durante o processo de soldagem.

Uma desvantagem do flange é que o princípio sempre primeiro um tubo deve ser soldado e depois apenas um encaixe. Uma combinação de flange e cotovelo ou flange e tee não é possível, porque os acessórios nomeados não têm uma extremidade reta, que completo deslize no deslizamento no flange.

Aplicações

É amplamente aplicado em petróleo, gás, químico, central elétrica, estaleiro, farmácia, leite, cerveja, bebida, conservação de água e assim por diante.
